一、齿轮式拍击筛功能简介

齿轮式拍击筛简称拍击筛，本筛机使用于普通磨料的粒度组成检查和超硬材料产品的生产分级及粒度检查。广泛应用于冶金、化工、建材、医药、地质等部门的科研、生产部门的对固体材料的筛分及检测。

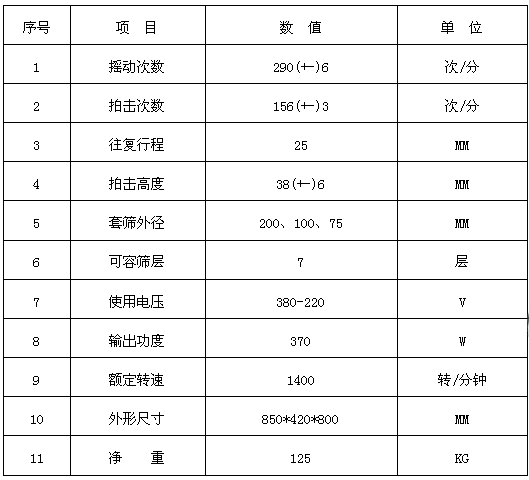

二、齿轮式拍击筛技术参数：本机符合国际标准要求（见表一）

注：本厂产品所有技术资料、尺寸以实物为准。

三、齿轮式拍击筛工作原理

本机经齿轮变速后，分别带动偏心轮和凸轮，使套筛往复运动及使锤铁拍打套筛，使材料筛分。

四、齿轮式拍击筛使用及维护注意：必须使电机转向正确。

1.加油：机箱内注入20#普通机油，加至油标红线高度，应定期检查油位，每半年更换一次机油；

上下滑板应定期打开上盖注入黄油；

主轴套应定期将黄油杯加满黄油，并拧紧一圈，使黄油进入润滑面；

上下滑板铜套内污物应定期清理，擦净后加入新润滑脂。

2.电源接线：

单向电机出厂前方向已调好，接入电源即可使用；

三相电机接上电源后，开机前应先将锤铁顶杆提至高处后开机试转，观察其转向是否正确。注意：设备必须转向正确方能使用。

3.安装套筛

松开套筛底座上的螺母，装上套筛向上移动套筛底座至合适位置，拧紧套筛底座螺母，固定住套筛底座即可使用。

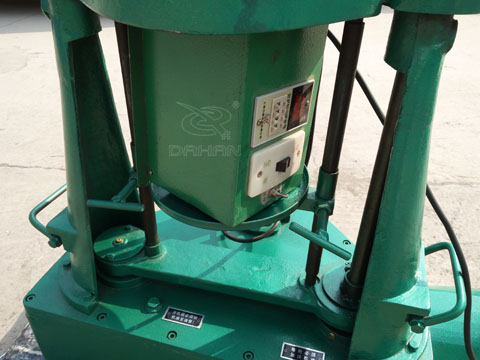

4.定时

本机具有定时功能，定时调节方法是：调节晶体管继电器上的刻度，并用秒表校核，增减刻度至确切时间。
